Ürüne Genel Bakış

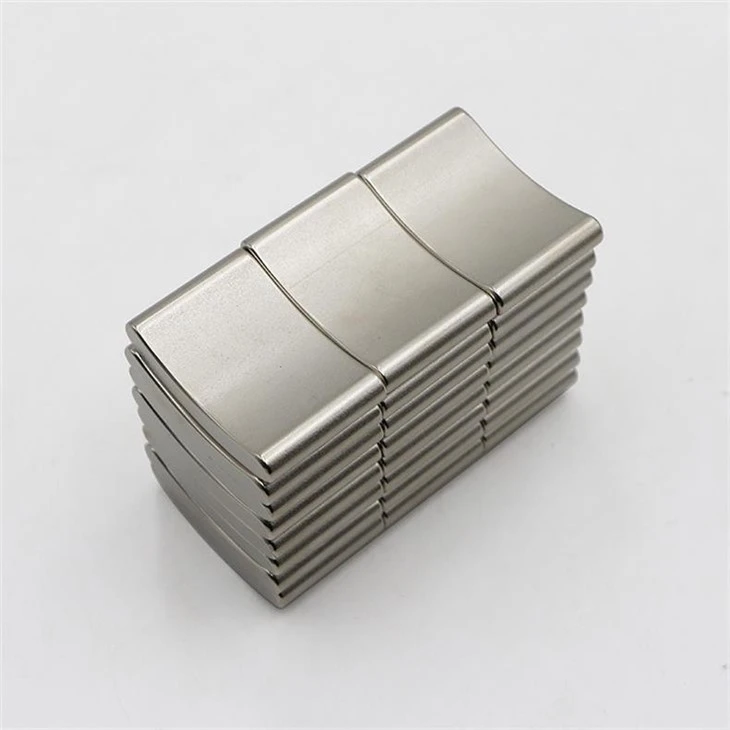

Küçük Boyutlu Ultra-İnce Segmental Kavisli NdFeB Mıknatıslarsıkı mekansal kısıtlamalar ve yüksek-performanslı manyetik devreler için özel olarak tasarlanmış hassas-mühendislik ürünü nadir{{1}toprak manyetik bölümleridir. Kavisli profilleri ve ultra-ince kalınlıkları, onları özellikle her milimetrelik radyal alanın önemli olduğu modern kompakt motorlar ve yüksek-verimli aktüatörler için uygun kılar. Bu mıknatıslar, performanstan ödün vermeden düz blok veya daha büyük halka mıknatısların yerleştirilemediği tasarımlarda yaygın olarak kullanılır.
Özellikler ve Mühendislik Detayları
- Malzeme:Sinterlenmiş Nd–Fe–B (Yüksek-enerjili, nadir-toprak kalıcı mıknatısı)
- Mevcut Sınıflar:Akı ve sıcaklık gereksinimlerine bağlı olarak N35–N52
- Şekil:Belirli rotor/stator eğriliğine uyacak şekilde özelleştirilebilir bölümlü yay/kavisli bölüm - boyutu
- Kalınlık:Kompakt montajlarda kullanılabilir radyal alanı en üst düzeye çıkarmak için ultra-ince profil
- Mıknatıslanma:Yapılandırılabilir - genellikle motorlar için radyal, gerektiğinde eksenel veya özel olarak tasarlanmıştır
- Yüzey Kaplama:Ni-Cu-Ni nikel kaplama standardı; Daha fazla korozyon direnci için epoksi ve çinko kaplamalar mevcuttur
- Tolerans:Tutarlı montaj performansı ve öngörülebilir manyetik davranış için 0,1 mm'nin altındaki standartlara göre kontrol edilir
Bu mıknatıslar belirli geometrik profillere uyacak şekilde üretilebilir ve böylece sıkı mekanik toleranslara kusursuz entegrasyon sağlanır.
Mühendislik Avantajları
- Hacim Verimliliği:Ultra-ince profil, manyetik çıkıştan ödün vermeden genel motor çapının daha küçük olmasını sağlar.
- Doğal Akı Eşleştirme:Kavisli segment şekli, daha düzgün akı dağıtımı ve azaltılmış vuruntu için stator/rotor geometrisine uygundur.
- Yüksek Tork Yoğunluğu:Manyetik malzemeyi hava boşluğuna daha yakın konumlandırarak birim hacim başına tork, daha kalın, geleneksel mıknatıslara göre artar.
- Azaltılmış Montaj Karmaşıklığı:Tutarlı segmentasyon ve sıkı toleranslar, üretim ortamındaki montaj yinelemelerini en aza indirir.
Tipik Uygulamalar
- Sınırlı radyal alana sahip kompakt fırçasız DC motorlar
- Hassas aktüatörler ve robotik bağlantılar
- Taşınabilir ve giyilebilir cihazlarda-mikro sürücüler
- Yüksek-verimli otomotiv aktüatörleri ve sensörleri
- Profil ve gücün eşit derecede kritik olduğu özel OEM projeleri
Bu mıknatıslar, tasarımın kompakt form faktörü ve güçlü manyetik performansın birleşimini gerektirdiği durumlar için uygundur.
Tedarik ve Özel Magnet Desteği
sunuyoruztoplu siparişlertutarlı malzeme özellikleri ve kalite kontrol protokolleri ile. Büyük-ölçekli üretim için manyetik akı (Br), zorlayıcılık, boyutsal inceleme ve kaplama yapışmasına ilişkin belgeler sağlıyoruz. Özel geometriler, sağlanan çizimlerden veya CAD dosyalarından üretilebilir - yalnızca hedef boyutlarınızı, mıknatıslanma gereksinimlerinizi ve hacim beklentilerinizi sağlar.
Tam üretim çalışmalarına başlamadan önce performansı ve uygunluğu doğrulamanıza yardımcı olmak için numune miktarları sağlanır.
SSS
S: Özel yay yarıçapı veya kalınlık gereksinimlerini karşılayabilir misiniz?
C: Evet -, sıkı tolerans kontrolüyle rotor/stator geometrinize göre uyarlanmış özel boyutları ve eğriliği destekliyoruz.
S: Yüksek sıcaklıktaki-ortamlar için hangi mıknatıs sınıflarını önerirsiniz?
C: Yüksek sıcaklıktaki uygulamalar için, uygun kaplamalara sahip N35'in üzerindeki kaliteler (N42, N48 gibi) tavsiye edilir.
S: Gönderilerle birlikte test raporları da sağlıyor musunuz?
C: Evet - kalite güvencesini desteklemek için parti başına manyetik akı, boyutsal inceleme ve kaplama bütünlüğü raporları sağlanabilir.
S: Özel mıknatıslar için minimum sipariş miktarı var mı?
C: Minimum Sipariş Adedi karmaşıklığa bağlıdır; Değerlendirme için numune miktarları toplu taahhütlerden önce mevcuttur.
