Ürüne Genel Bakış

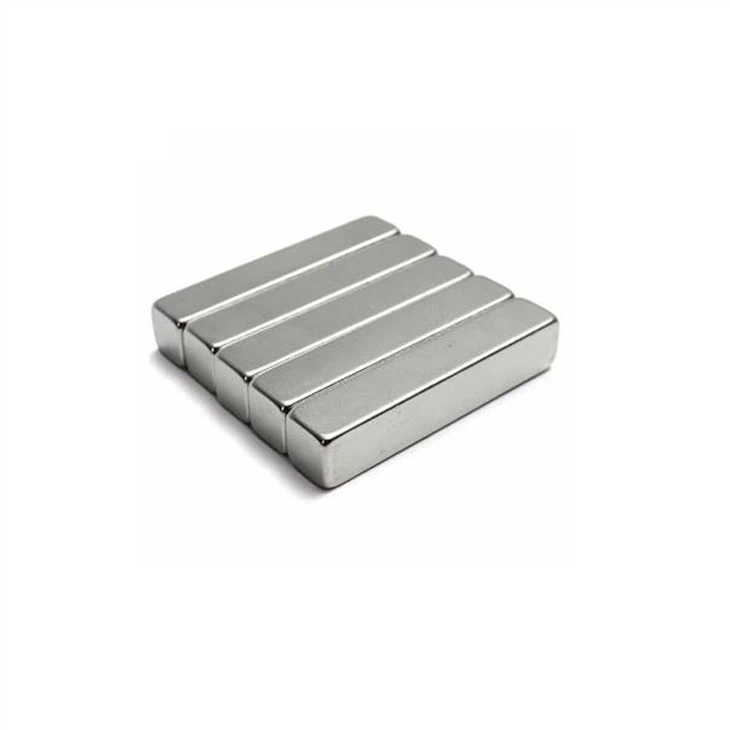

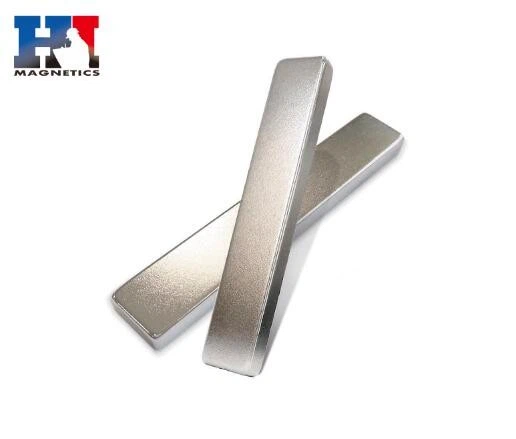

Bu ürün sunuyorözelleştirilmiş blok mıknatıslarelektrik motoru üretimi ve ilgili elektromekanik sistemler için özel olarak uyarlanmıştır. Hazır-hazır-mıknatıslar yerine bu mıknatıslar, motor düzeneklerine, sensör modüllerine ve diğer manyetik devrelere hassas entegrasyonu sağlamak için boyutlar, mıknatıslanma yönü ve kaplama - dahil olmak üzere ayrıntılı tasarım gereksinimlerine - göre üretilir.
Güvenilir performans için düz yüzeylerin ve tekrarlanabilir manyetik alanların gerekli olduğu motor statorlarında, rotor bağlantılarında ve manyetik kaplinlerde genellikle blok mıknatıslar tercih edilir.
Malzeme ve Manyetik Özellikler
- Malzeme:SinterlenmişNdFeB(Neodimyum Demir Bor), yüksek manyetik enerji ve kompakt boyut için seçilmiştir.
- Şekil:Montajınıza göre uyarlanmış dikdörtgen blok -.
- Boyutlar:Müşteri çizimlerine uyacak şekilde üretilmiştir (uzunluk × genişlik × kalınlık).
- Mıknatıslanma:Motor tasarımına bağlı olarak özelleştirilebilir (eksenel, radyal veya çok-kutuplu).
- Kaplama:Standart Ni–Cu–Ni (nikel-bakır-nikel); belirli ortamlar için alternatif kaplamalar (epoksi, çinko, PTFE) mevcuttur.
- Tolerans:Çizim başına boyut kontrolü; tırnak içinde tanımlanan tolerans bantları.
- Sıcaklık:Standart NdFeB ~80 dereceye kadar; Yüksek koşullar için daha yüksek sıcaklık dereceleri mevcuttur.
Blok mıknatıslar, güçlü manyetik çıktıyı kolay işlenebilirlik ve montaj hizalamayla birleştirerek onları hem prototip hem de üretim aşamalarına uygun hale getirir.
Motorlarda Blok Mıknatıslar Nasıl Kullanılır?
Elektrik motoru düzeneklerinde, kutup sayısı ve alan dağıtım gereksinimlerine uyacak şekilde özel blok mıknatıslar entegre edilmiştir:
- Rotor Düzenekleri:Rotor ceplerine yerleştirilen düz blok mıknatıslar istikrarlı akı ve tork üretimi sağlar.
- Stator Armatürleri:Belirli stator tasarımlarında, sensör ve konum geri bildirimi için manyetik devreleri şekillendirmek amacıyla blok mıknatıslar kullanılır.
- Manyetik Bağlayıcılar:Bloklar, kavramalarda veya hibrit kaplinlerde tork aktarım mekanizmalarının bir parçasını oluşturabilir.
İyi-tanımlanmış temas yüzeyleri ve mıknatıslanma modelleri, dinamik uygulamalarda minimum tork dalgalanması ve öngörülebilir performans sağlamaya yardımcı olur.
Özelleştirme ve Tedarik Süreci
destekliyoruztoplu siparişlerve OEM üretim iş akışları. Tipik özelleştirme adımları şunları içerir:
- Şartname İncelemesi:Boyutları, istenilen mıknatıslanma yönünü ve kaplama gerekliliklerini içeren çizimleri (STEP/IGES/PDF) sağlayın.
- Örnek Üretim:Uyum, işlev ve saha doğrulaması için küçük prototip mıknatıs grupları üretilir.
- Mühendislik Geri Bildirimi:Malzeme kalitesi, mıknatıslanma modeli ve toleranslar, test geri bildirimlerine göre iyileştirilir.
- Toplu Üretim:Onaylandıktan sonra mıknatıslar kalite dokümantasyonu ve izlenebilirlik desteğiyle üretilir.
Hedef performansın (saha gücü, çalışma sıcaklığı, tork gereksinimleri) tartışmaların başında sağlanması, tasarım döngülerini kısaltır ve yinelemeyi azaltır.
Kalite Kontrol ve Dokümantasyon
Her üretim çalışması aşağıdakiler gibi kapsamlı kayıtları içerebilir:
- Boyutsal inceleme raporları
- Manyetik akı ve zorlayıcılık test sonuçları
- Yüzey kaplama doğrulaması
- İzlenebilirlik ve parti tanımlama
Bu belgeler, endüstriyel üretim ortamlarına yönelik gelen incelemeyi, süreç kontrolünü ve uyumluluğu destekler.
Kurulum ve Kullanım Notları
- Blok mıknatıslar kırılgandır ve ufalanma veya kırılmayı önlemek için dikkatli kullanılmalıdır.
- Pres bağlantılarını veya birleştirme arayüzlerini tasarlarken kaplama kalınlığını hesaba katın.
- Montaj uyumsuzluğunu önlemek için mıknatıs yönünün çizimlerde açıkça işaretlendiğinden emin olun.
SSS
S1: Tek bir tasarımda birden fazla mıknatıslanma yönü talep edebilir miyim?
Evet - çok-kutuplu ve karmaşık mıknatıslanma modelleri, motor tasarımınıza bağlı olarak desteklenir.
S2: Tam üretimden önce prototip adetleri mevcut mu?
Evet Toplu sipariş vermeden önce değerlendirme için - örnek mıknatıs sağlanır.
S3: Nemli ortamlar için hangi kaplamayı seçmeliyim?
Epoksi veya çinko kaplamalar, neme yatkın ortamlarda gelişmiş yüzey koruması sunar{0}.
